จอภาพผลึกเหลว (liquid crystal display: LCD) เป็นอุปกรณ์จอภาพแบบแบน บาง สร้างขึ้นจากพิกเซลสี หรือพิกเซลโมโนโครมจำนวนมาก ที่เรียงอยู่ด้านหน้าของแหล่งกำเนิดแสง หรือตัวสะท้อนแสง นับเป็นจอภาพที่ได้รับความนิยมมากขึ้นในปัจจุบัน เพราะใช้กำลังไฟฟ้าน้อยมาก ด้วยเหตุนี้ จึงเหมาะสำหรับการใช้งานที่มีแหล่งจ่ายไฟเป็นแบตเตอรี่

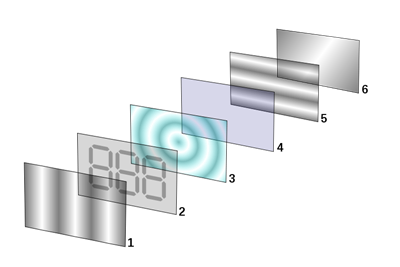

แต่ละพิกเซลของจอผลึกเหลวนั้นประกอบด้วยชั้นโมโลกุลผลึกเหลวที่แขวนลอยอยู่ระหว่างขั้วไฟฟ้าโปร่งแสงสองขั้ว ที่ทำด้วยวัสดุอินเดียมทินออกไซด์ (Indium tin oxide) และตัวกรอง หรือฟิลเตอร์แบบโพลาไรซ์สองตัว แกนโพลาไรซ์ของฟิลเตอร์นั้นจะตั้งฉากกัน เมื่อไม่มีผลึกเหลวอยู่ระหว่างกลาง แสงที่ผ่านทะลุตัวกรองตัวหนึ่งก็จะถูกกั้นด้วยตัวกรองอีกตัวหนึ่ง
ก่อนที่มีการจ่ายประจุไฟฟ้าเข้าไป โมเลกุลผลึกเหลวจะอยู่ในสภาวะไม่เป็นระบบ (chaotic state) ประจุบนโมเลกุลเหล่านี้ทำให้โมเลกุลทั้งหลายปรับเรียงตัวตามร่องขนาดเล็กจิ๋วบนขั้วอิเล็กโตรด ร่องบนขั้วทั้งสองวางตั้งฉากกัน ทำให้โมเลกุลเหล่านี้เรียงตัวในลักษณะโครงสร้างแบบเกลียว หรือไขว้ (ผลึก) แสงที่ผ่านทะลุตัวกรองตัวหนึ่ง จะถูกหมุนปรับทิศทางเมื่อมันผ่านทะลุผลึกเหลว ทำให้มันผ่านทะลุตัวกรองโพลาไรซ์ตัวที่สองได้ แสงครึ่งหนึ่งถูกดูดกลืนโดยตัวกรองโพลาไรซ์ตัวแรก แต่อีกครึ่งหนึ่งผ่านทะลุตัวกรองอีกตัว
เมื่อประจุไฟฟ้าถูกจ่ายไฟยังขั้วไฟฟ้า โมเลกุลของผลึกเหลวก็ถูกถึงขนานกับสนามไฟฟ้า ทำให้ลดการหมุนของแสงที่ผ่านเข้าไป หากผลึกเหลวถูกหมุนปรับทิศทางโดยสมบูรณ์ แสงที่ผ่านทะลุก็จะถูกปรับโพลาไรซ์ให้ตั้งฉากกับตัวกรองตัวที่สอง ทำให้เกิดการปิดกั้นแสงโดยสมบูรณ์ พิกเซลนั้นก็จะมืด จากการควบคุมการหมุนของผลึกเหลวในแต่ละพิกเซล ทำให้แสงผ่านทะลุได้ในปริมาณต่างๆ กัน ทำให้พิกเซลมีความสว่างแตกต่างกันไป
โดยปกติการปรับฟิลเตอร์โพลาไรซ์เพื่อพิกเซลโปร่งแสง เมื่อพักตัว และทึบแสงเมื่ออยู่ในสนามไฟฟ้า อย่างไรก็ตาม บางครั้งก็เกิดผลตรงกันข้าม สำหรับเอฟเฟกต์แบบพิเศษ
